使用ProE和SW的圓角工具:
SW可新增加一個角度_(邊線/上+下)共兩個
ProE可在邊線上新增加多段的不同半徑的圓角
對於一個邊上設置多個不同度的"圓角"(並不是橢圓)
會創造出曲面為弧面的轉角
以下是他們的效果比較:
ProE和SW的變化圓角比較:
1.ProE變化圓角
圓角集合下右鍵選單/新增半徑

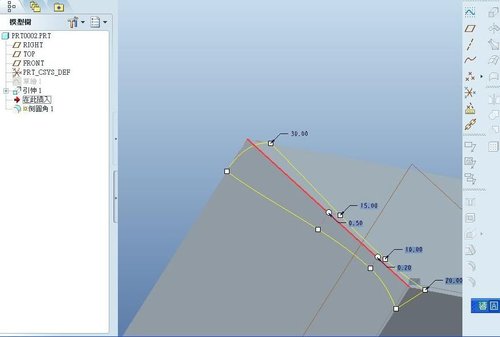

以下是設了四個不同半徑的圓角草圖

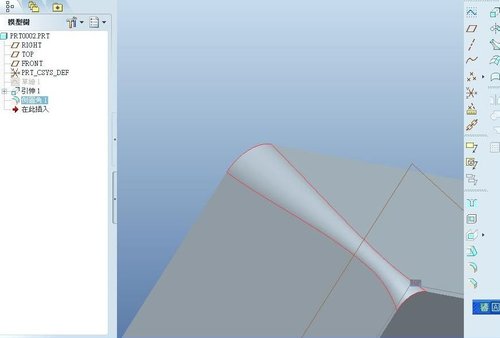

產生的效果
醬(Yahoo+網友回覆)_proE不等邊橢圓角法
不等邊橢圓角:
ProE的指令是在圓角選定後->(左下角)集合->(第一個下拉選單)D1xD2圓錐
然後在最下面設定D1 D2分別長度就會出現橢圓角
2.SW的變化圓角
只能設定兩個不同的圓角角度,切面可以選擇平滑和直線兩種

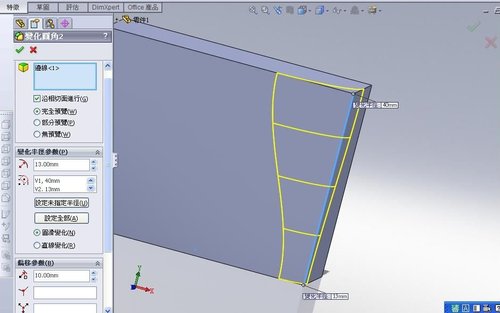

平滑型設定:

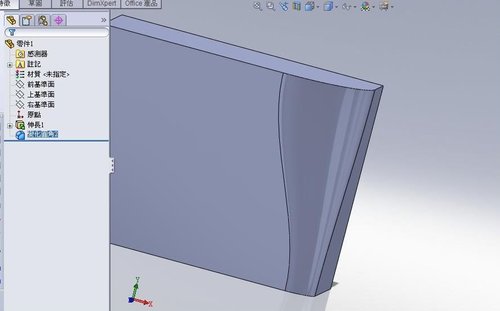

平滑型效果:
直線型_設定:

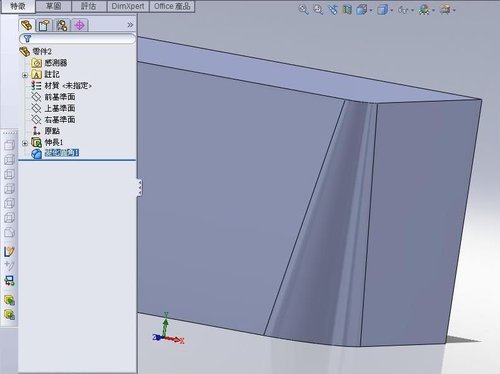

直線型_效果:
