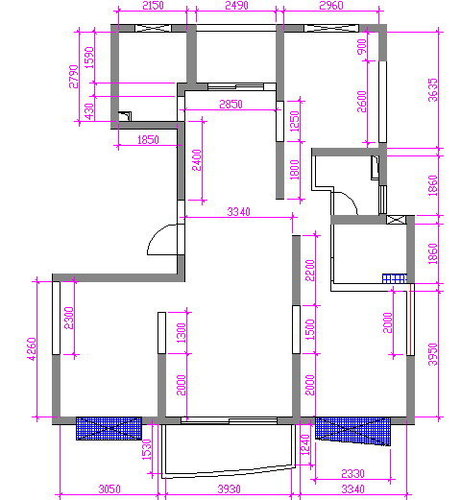

這是在angela7912給的圖紙的基礎上畫的15樓的剪力牆尺寸圖,尺寸是在房子內粉刷前去量的。15樓以下的樓層剪力牆位置一樣可能尺寸會更大些,參考參考。 此主題相關圖片如下:





解釋一下,灰色填充部分為剪力牆(即鋼筋混凝土牆),是不能敲的,
白色部分是填充牆,是可以敲的。關於尺寸的問題是因為當初量的時候時間匆忙,只是乘房子 還沒內粉刷的時候量了下剪力牆的位置尺寸,其餘尺寸沒量,等粉刷好後再量比較準一點。這圖只是草圖,先讓大家對剪力牆的位置有個大致的概念,設計起來也能 有的放矢。

摘自:
搜房網 > 上海業主論壇 > 浦東區 > 金誼河畔業主論壇 > 安居樂業 >
三房剪力牆尺寸圖




剪力牆

抗震利器〝剪力牆〞

錢華權 技師

 剪力牆(Shear Wall)也稱之為耐震壁,一般用在房屋方面較多,當然在任何的構造物上都是很好的抵抗地震的結構物。由於剪力牆的勁度很大,要比柱子大上許多倍,因此剪 力牆可以承擔極大部份構造物的水平力,而柱子就承受小部份的水平力,設計了剪力牆則無形中可以減小了柱子的尺寸。剪力牆並非只能承受水平力,當然也可以承 受垂直力,即為所謂的承壓牆(Bearing Wall)。
 為何稱〝剪力牆〞為抗震利器呢?因為它的勁度很大,在地震或極大之地區,以筆者之經驗,如果考慮或善於運用剪力牆,的確在結構物之處理及造價上,可以發揮出相當大的效果。有時在結構上很難解決的抵抗地震力問題,可以利用以牆來作成剪力牆而達成目標。
